730-1200kW 10500V פתוח מנוע דיזל של מנוע דונגקאנג קאמינס בהפעלה מהירה
מערכת הזרקת דלק PT
התחל במהירות ובאמינות
בלימת זעזועים בעלת ביצועים גבוהים
צריכת דלק נמוכה
- תֶקֶן
- ביצוע
תקן
- ISO 8528: סט גנרטור AC מונע על ידי מנוע בעירה פנימית הדדית
- IEC 60034-1: דרישות טכניות בסיסיות למכונות חשמליות מסתובבות
- YD/T 502: סט גנרטור דיזל תקשורת
- GB/T 20136-2006: שיטת בדיקה כללית לתחנת כוח של מנוע בעירה פנימית
יתרון
- מערכת הזרקת דלק PT מהווה את המושל האלקטרוני של EFC, מיישמת בקרת תפעול מרחוק, וניתן להכניס אותה לעומס מלא בבת אחת לפי הספק נקוב.
- התחילו במהירות ובאמינות בטמפרטורות נמוכות, צמצמו את פליטת גזי הפליטה והפכו את הפליטות לעמוד בתקנים הלאומיים.
- אמצו טכנולוגיה מתקדמת כדי לייעל את תהליך הבעירה, להפחית את צריכת הדלק ואמינות גבוהה יותר.
- מערכת בלימת זעזועים בעלת ביצועים גבוהים ובסיס קשיח, רטט נמוך.
- צריכת דלק נמוכה, שיעור תקלות נמוך, עלות נמוכה יותר, חסכון ובטיחות גבוהים.
- עיצוב מתוקנן, מוצרים מקיפים וחכמים, רבגוניות חזקה של חלקים ורכיבים, התקנה נוחה ותחזוקה קלה.
ביצועים
פרמטר | יחידה | ביצוע | ||
ירידה בתדר | % | ≤ 3 | ||
רצועת תדרים במצב יציב | % | ≤ 0.5 | ||
טווח ירידה בתדירות יחסית | % | ≥3.5 | ||
הגדרת תדר יחסי עולה טווח | % | ≥2.5 | ||
סטיית תדר חולפת | 100% כוח הפחתה פתאומי | % | ≤ + 10 | |
כוח פתאומי | ≤-7 | |||
זמן התאוששות בתדר | s | ≤ 3 | ||
להקת סובלנות תדרים יחסית | % | 2 | ||
סטיית מתח יציב | % | ≤ ± 1 | ||
חוסר איזון במתח | % | 1 | ||
סטיית מתח חולפת | 100% כוח הפחתה פתאומי | % | ≤ + 20 | |
כוח פתאומי | ≤-15 | |||
זמן התאוששות מתח | s | ≤ 4 | ||
אפנון מתח | % | 0.3 | ||
טווח הגדרת מתח יחסי | % | ≤ ± 5 | ||
קצב שינוי הגדרת המתח | %/s | 0.2 ~ 1 | ||
גורם הרמוני טלפוני | THF | % | <2 | |
גורמים המשפיעים על הטלפון | TIF | / | <50 | |

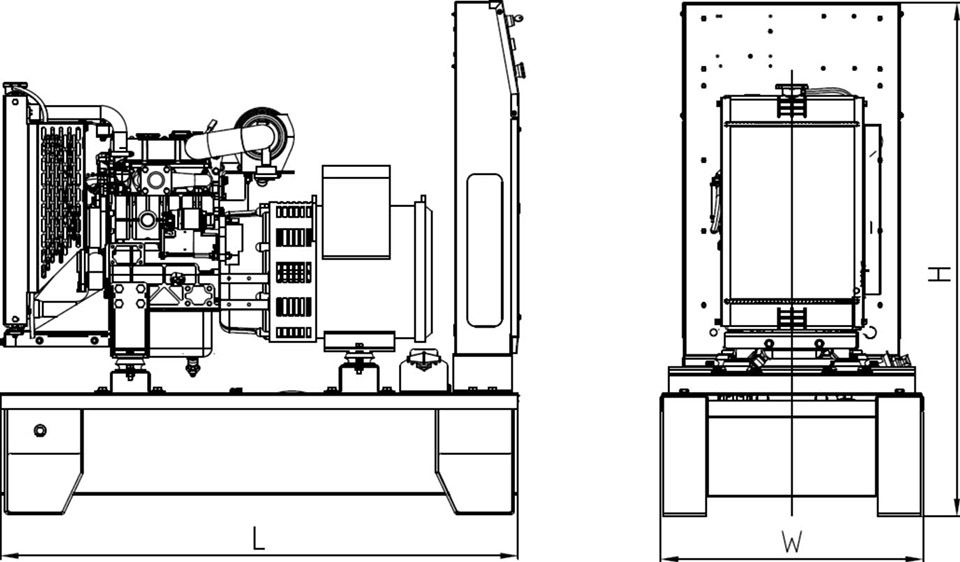

צִיוּר
סביבת פעולה
ההספק הראשי (PRP) הוא ההספק המרבי שהיחידה יכולה להפעיל ברציפות עם עומס משתנה בתנאי סביבה סטנדרטיים (לחץ אטמוספרי, לחות יחסית, טמפרטורת הסביבה), ולאפשר פעולת עומס יתר של 10% למשך שעה אחת כל 1 שעות.
- גובה: ≤1000 מ' (כאשר מעל 1000 מ', נדרש תיקון הספק)
- טמפרטורת הסביבה: 40 ° C (כאשר> 40 ° C, יש צורך בתיקון הספק)
- לחות יחסית: ≤60%
- כאשר תנאי ההפעלה באתר של מערכת ייצור הדיזל אינם עומדים בתנאים שלעיל, יש לתקן את הספק המוצא של ערכת הגנרטור, ולבסוף לתקן את המקדם, אנא התייעצו איתנו.
| דגם Genset | Genset Prime Power (קילוואט) | כוח המתנה של Genset (kW) | Power Factor | מתח מדורג | תדר | ממד (L × W × H) (מ"מ) | משקל (ק"ג) | מודל מנוע | מספר הצילינדרים | משעמם × שבץ (מ"מ) | תזוזה (L) | צריכת דלק (g/kW) | מהירות | מערכת קירור | שיטת התחלה |
| סגנון פתוח (10500V) | |||||||||||||||
| גנרטור צ'ונגקאנג קאמינס | |||||||||||||||
| ATYOH-C730C | 730 | 800 | 0.8 | 400V | 50HZ | 5160L × 1770W × 2340H | 10500 | KTA38-G2A | 12 | 159 * 159 | 38.000 | <210 | 1500 | קירור מים | התחלה חשמלית |
| ATYOH-C800C | 800 | 880 | 0.8 | 400V | 50HZ | 5160L × 1770W × 2400H | 10500 | KTA38-G5 | 12 | 159 * 159 | 38.000 | <210 | 1500 | קירור מים | התחלה חשמלית |
| ATYOH-C1000C | 1000 | 1100 | 0.8 | 400V | 50HZ | 5760L × 2010W × 2460H | 12100 | KTA50-G3 | 16 | 159 * 159 | 50.000 | <215 | 1500 | קירור מים | התחלה חשמלית |
| ATYOH-C1000CG | 1000 | 1100 | 0.8 | 400V | 50HZ | 5760L × 2200W × 2366H | 10800 | QSK38-G5 | 12 | 159 * 159 | 37.700 | <210 | 1500 | קירור מים | התחלה חשמלית |
| ATYOH-C1100C | 1100 | 1200 | 0.8 | 400V | 50HZ | 6250L × 2010W × 2440H | 13200 | KTA50-G8 | 16 | 159 * 159 | 50.300 | <220 | 1500 | קירור מים | התחלה חשמלית |
| ATYOH-C1200C | 1200 | 1320 | 0.8 | 400V | 50HZ | 6150L × 2010W × 2570H | 13300 | KTA50-GS8 | 16 | 159 * 159 | 50.000 | <220 | 1500 | קירור מים | התחלה חשמלית |
